THE RETROGAMING MUSEUM (di Lorenzo Fongaro)

Il retrogaming!

Questa strana passione condivisa da pochi nasconde in se un aspetto che mi ha sempre destato molto interesse:

IL VEDERE COME SONO FATTI DENTRO QUESTI GIOCHI DA BAR, che una volta sembravano irrag-
giungibili per tutti noi per la loro grafica e il loro suono e che ora invece si allontanano solo per le periferiche gigantesche di cui sono in possesso. Si intende dire BICICLETTE, MOTO FINTE, FINTE CARROZZERIE
DI AUTO... Ma alla base di tutto ... c'e' IL CASSONE e le schede. Possiedo un vasto assortimento di foto
di schede di giochi. Parecchi ma parecchi megabytes, ma per intanto vi deliziero' solo con alcune foto. Diciamo
una cosa tanto per iniziare...

GLOSSARIO

BOARD (o pcb)	La scheda del gioco vera e propria
CABINET	Il cabinato, o meglio ancora il MOBILE
MARQUEE	L'insegna del titolo del gioco
BEZEL	Il vetro che copre il monitor
Controll panel	Il pannello di controllo con i joy/volanti/tasti/trackball
Coin counter	La gettoniera
Side Art	Il disegno che sta ai lati del cabinet

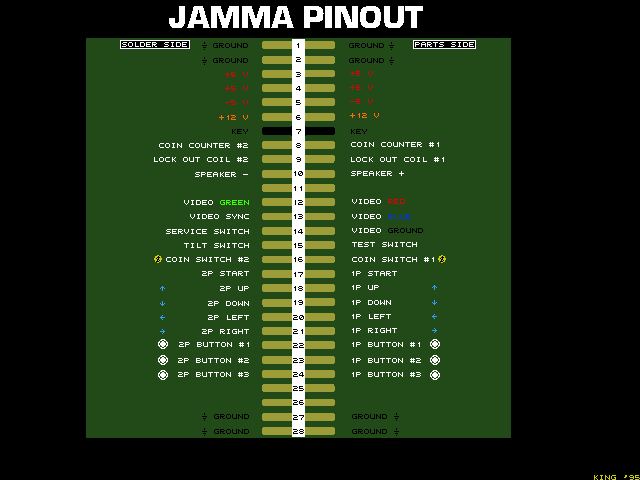

JAMMA	Japanese Arcade Machine Manufacturers Association. Uno standard riguardante i connettori delle schede fatto per facilitare lo scambio del le pcb da un cabinet all'altro senza dover risaldare ogni volta tutti i fili.
ARCADE	Il gioco da bar al completo
ATTRACTIVE MODE	La dimostrazione del gioco che avviene quando nessuno gioca.

Ed ora passiamo alle foto :)

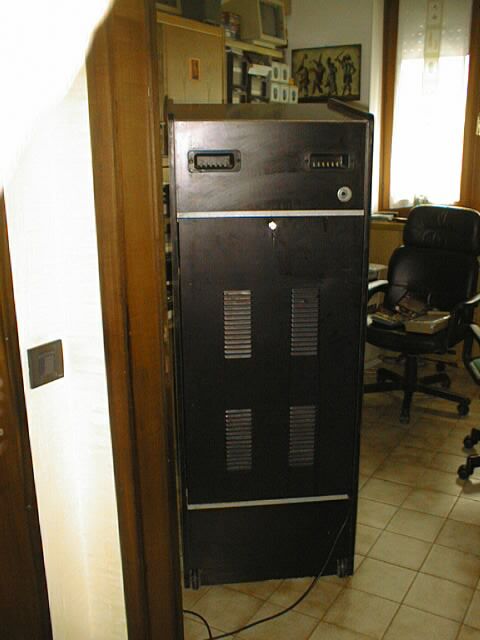

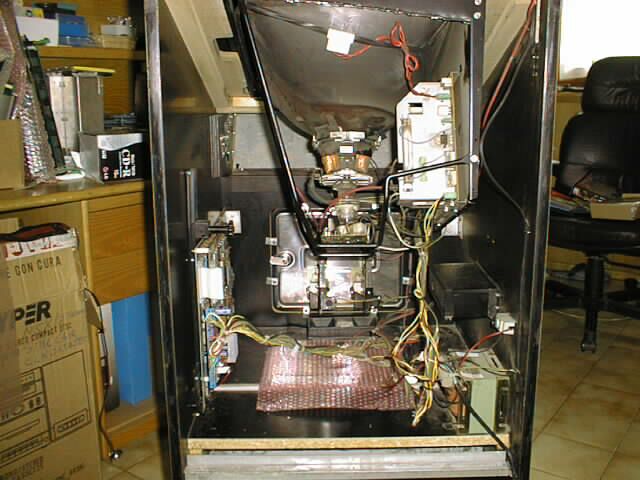

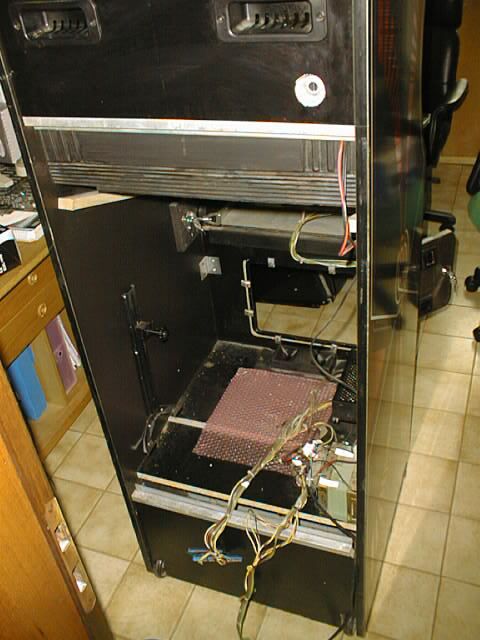

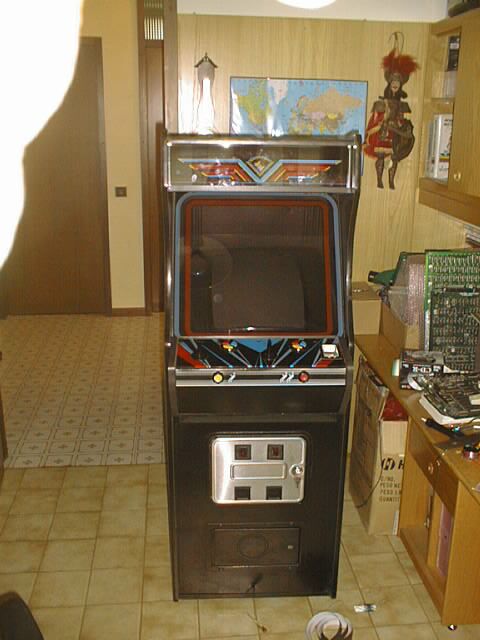

LO STANDARD JAMMA	Ecco a voi il mio cabinato cosi come si presenta da spento. Notare sulla destra alcune delle schede in mio possesso.	Il cabinato visto da dietro. Notare che e' dotato di maniglie e ruote per il trasporto dello stesso e la serratura per l'apertura che vedete al centro.	Questa e' una foto che difficilmente si può commentare in poche paro- le :). Al centro monitor e gettoniera six scheda - dx i 2 alimentatori :)

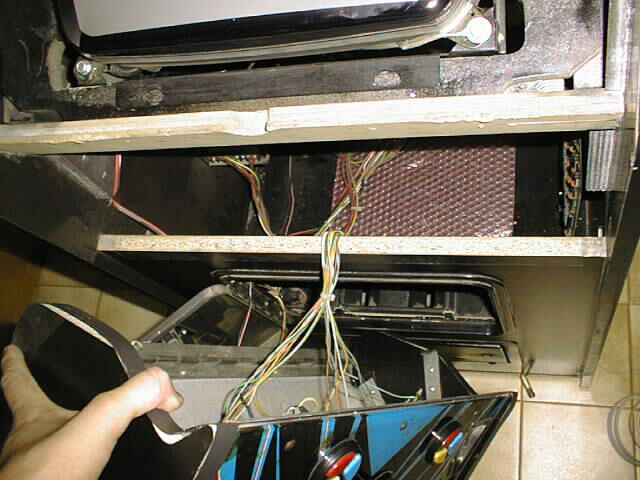

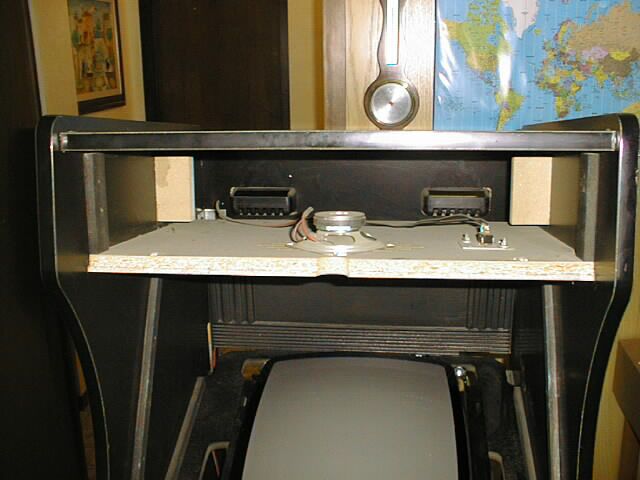

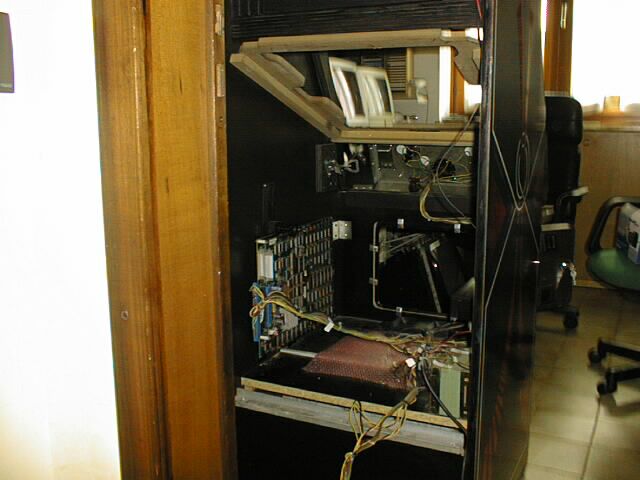

La scheda del gioco CIRCUS CHARLIE.Originale della Konamy. Monta uno Z80 e un 6809, 2 SN76496 + 1 DAC per sonoro Risoluzione grafica 256 x 224 60 Hz	Aperte due morse e' possibile accedere completamente al controll pannell il qua le può anche essere asportato sollevan- dolo semplicemente.	Cavando due semplici viti e sollevando il marquee è possibile accedere allo speaker ed all'interruttore di on/off. In alcuni cabinati c'e' anche un neon.	Aprendo il control pan. e sfilando via il bezel è possibile sfilare il mo nitor magari per ruotarlo da verti- cal a horizzontal secondo il gioco.

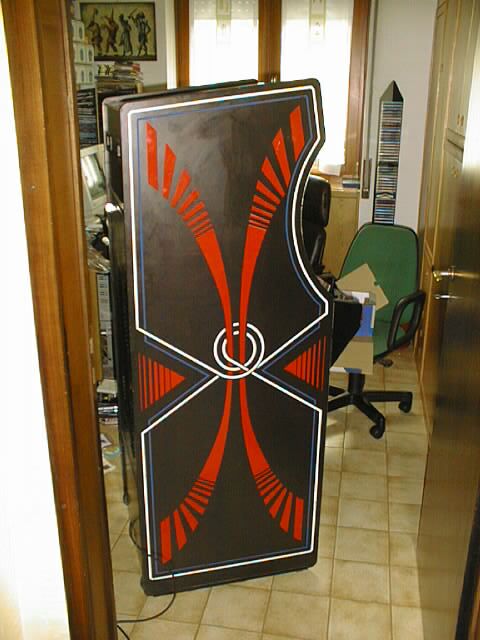

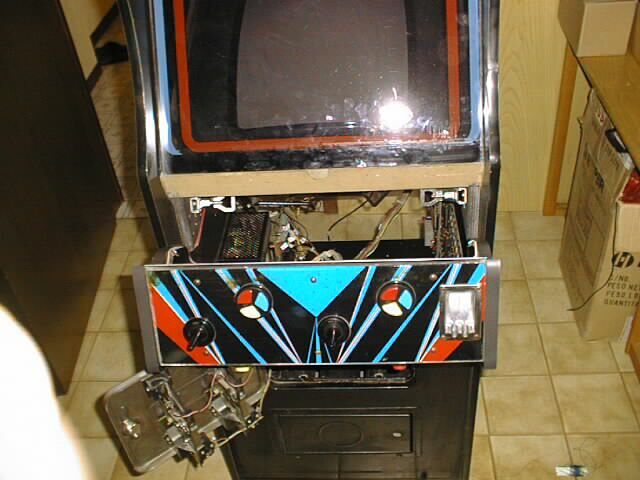

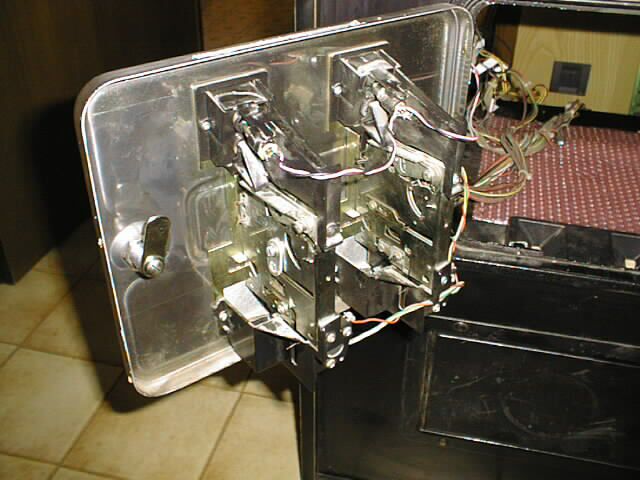

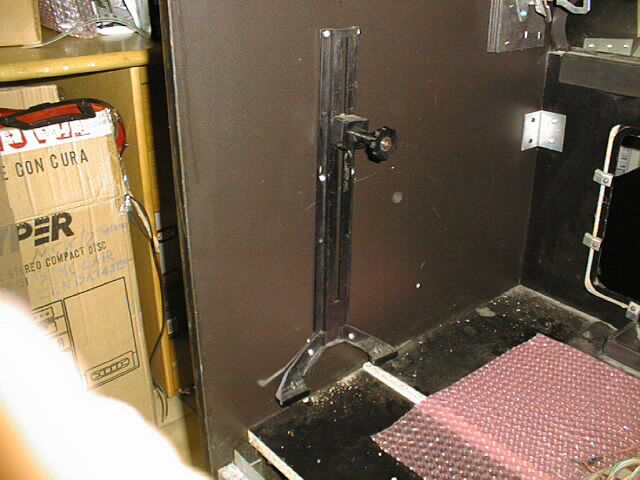

Le gettoniere! Alla fine è come se fossero dei tasti! La moneta cadendo spinge una leva che crea un contatto (i fili in basso). I fili in alto alimentano le lampadine che illuminano i tasti.	Quando vi dicevo che aprendo le due morse il controll pannel si apre ... Eccovelo aperto visto da davanti ... Sotto si intravvede il cassetto porta monete.	Il side art di questo cabinet. Un po' ro vinato e nulla di speciale. Nei cabinet originali solitamente c'e' il titolo del gioco stesso.	Questa è una morsa portaschede di mia installazione. Sotto vedete uno strato di celophan che serve per ap- poggiare le schede (installato io)

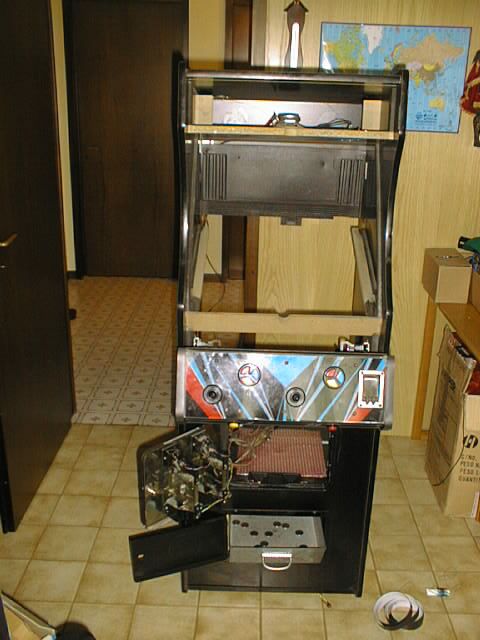

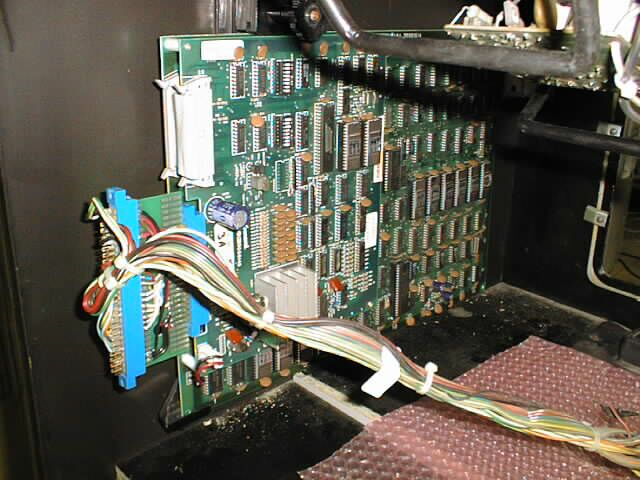

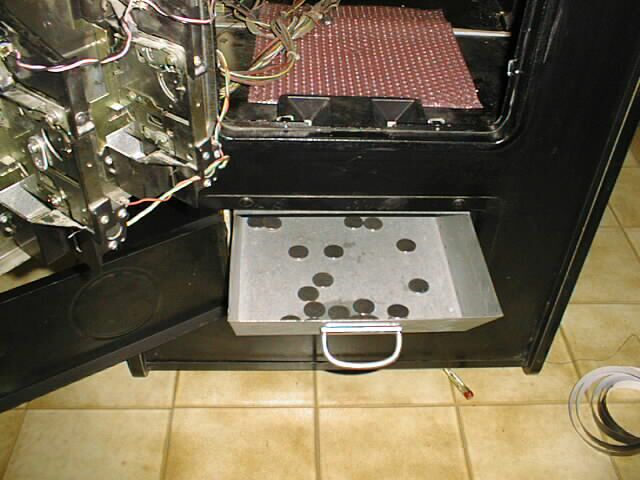

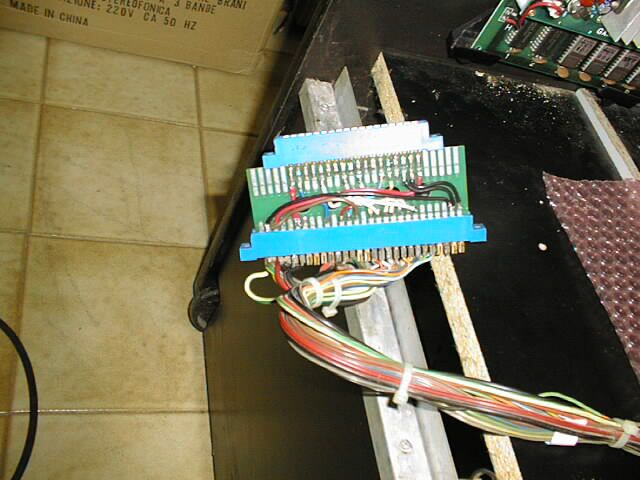

Sotto la gettoniera ovviamente c'e' un cassetto dove cascano le monete (in questo caso da 100 lire)	Smontato in tutto e per tutto! :) (1/2)	Smontato in tutto e per tutto! :) (2/2)	La scheda installata sulla morsa non è una JAMMA. Attaccato al connet tore potete vedere il proprio adatta- tore.

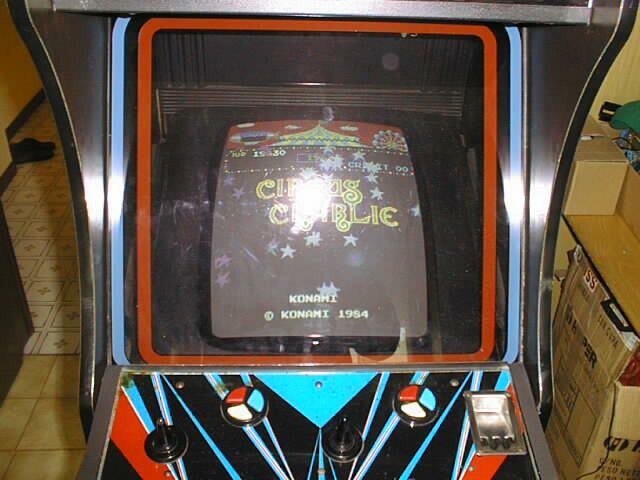

Il gioco CIRCUS CHARLIE (il mio preferito) durante l'ATTACTIVE MODE.	L'amico Sandro Serafini mi risolve un problema sulla scheda ROLLING THUNDER	L'amico Sandro Serafini gioca a ROLLING THUNDER dopo averlo riparato.

PASSIAMO ORA ALLA PAGINA CON LE FOTO DELLE MIE SCHEDE E RELATIVI DATI TECNICI.
